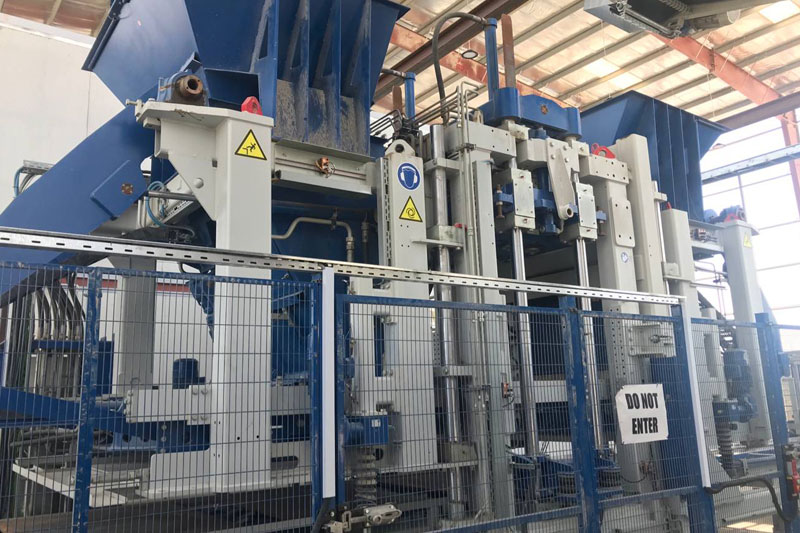

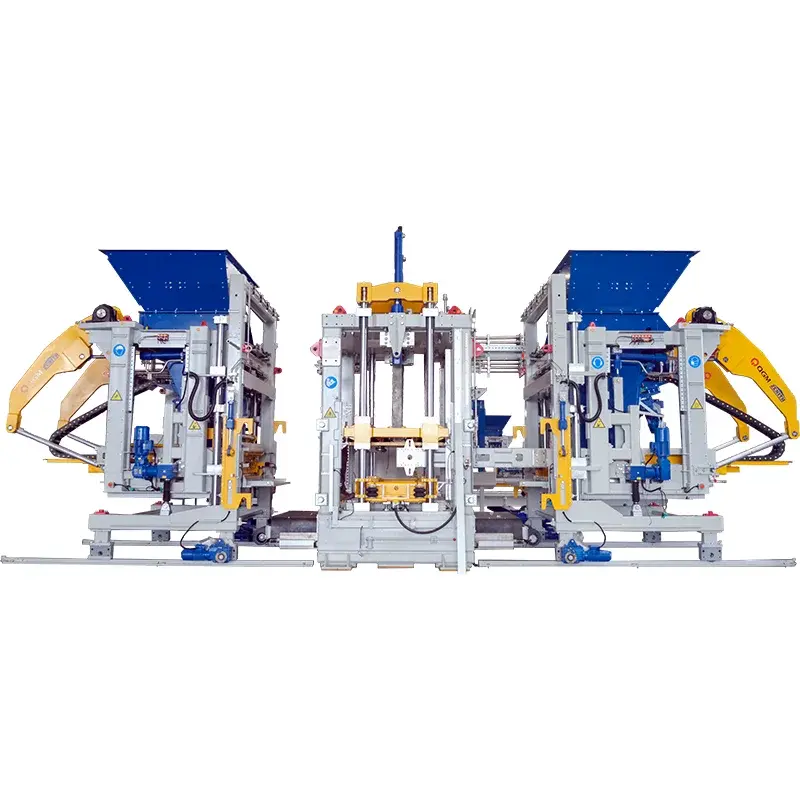

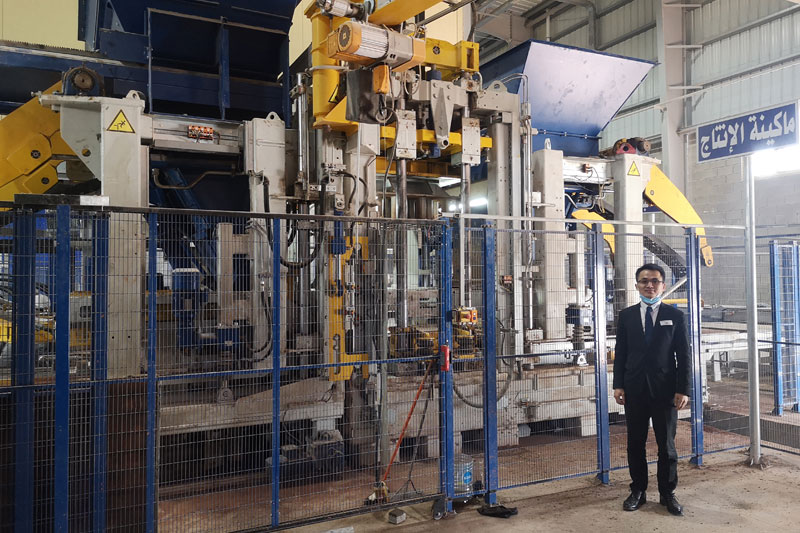

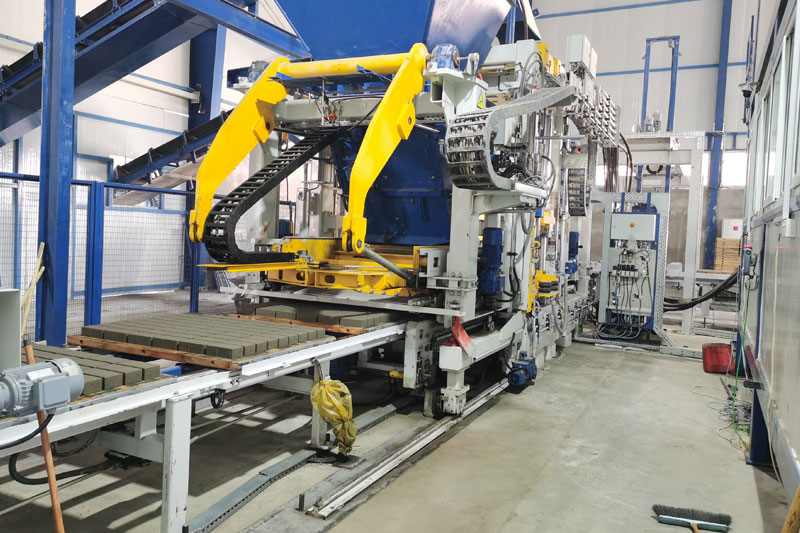

ZN2000-2 popolnoma avtomatski stroj za izdelavo blokov

1 Zenith "Ultra-Dynamic" štiriosne servo vibracije (izbirno)
Sistem Zenith Ultra-Dynamic je sodobna, visokokakovostna vibracijska tehnologija, ki se uporablja v popolnoma avtomatskem stroju za izdelavo blokov. Omogoča natančno kontrolo amplitude v izjemno kratkih odzivnih časih, hkrati pa zagotavlja prilagodljivo nastavljivost. Servo gnan sistem zagotavlja visoko dinamiko, izboljšuje polnjenje kalupov in čas proizvodnega cikla. Tako amplitudo kot frekvenco je mogoče hitro in natančno nadzorovati.

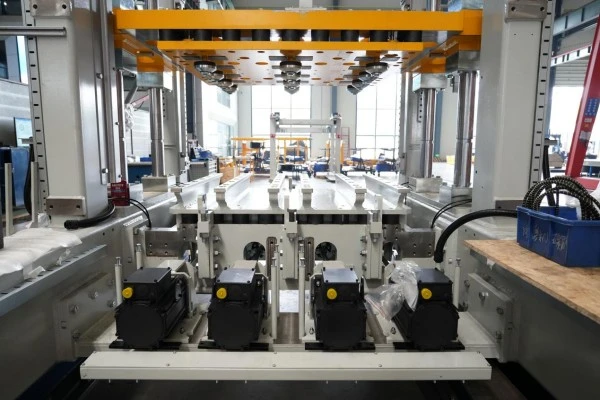

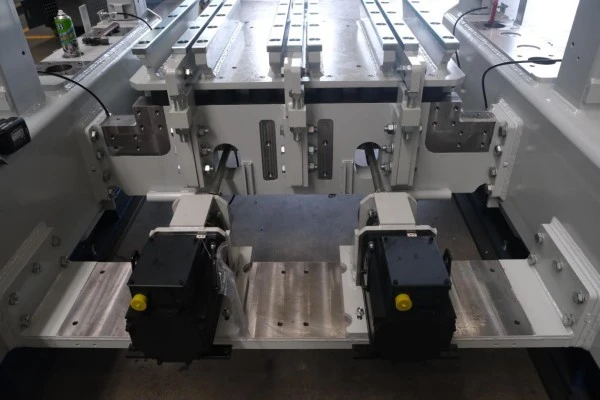

2 Dvoosna servo vibracija (izbirno)
Vsako ekscentrično gred poganja neodvisen servo motor, kar zagotavlja natančen nadzor, hiter odziv in natančno izhodno silo vibracij.

3 Samodejni sistem za hitro menjavo kalupov
Zenithov avtomatski sistem za hitro menjavo kalupov temelji na usklajenem delovanju več naprav, kar omogoča inteligentno, hitro in natančno zamenjavo kalupov. Ko se kalup transportira poleg glavnega stroja, se z dvižnim sistemom postavi na enoto za menjavo kalupa. Sistem samodejno zaključi postopek menjave kalupa brez ročnega ravnanja, pozicioniranja ali zaklepanja.

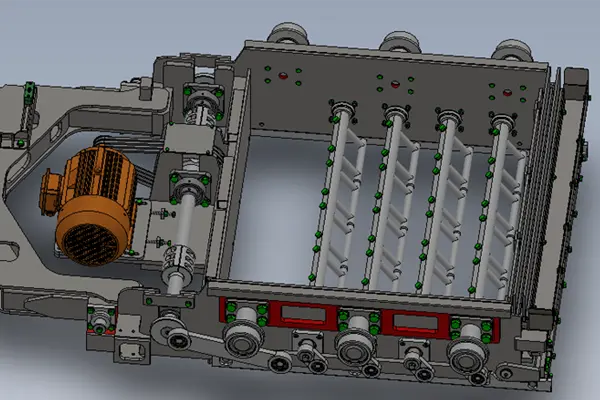

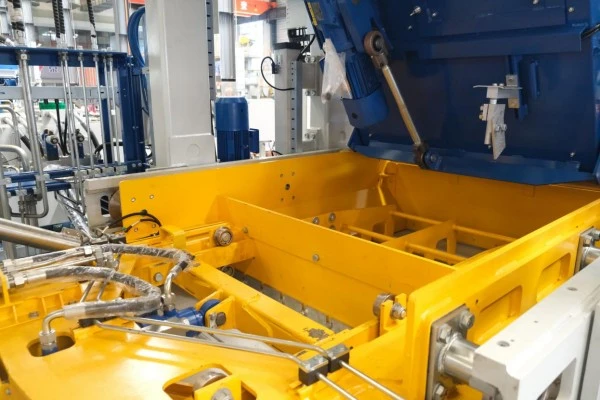

4 Viseči sistem hranjenja
Viseči dovajalni sistem ima modularno zasnovo, ki vključuje podajalno škatlo, strgalo, krtačo za nabijanje in enoto za lomljenje lokov. Škatle za hranjenje obrazne in osnovne mešanice so nameščene na podajalnem okvirju, kar omogoča hitro zamenjavo in optimalno učinkovitost hranjenja.

5 Hidravlični izmenični podajalnik baze za lomljenje lokov (izbirno)
Hidravlični pogon; grablje za lomljenje lokov se premikajo naprej in nazaj, da učinkovito razbijejo materialne loke.

6 Električno gnan nihajni podajalnik za lomljenje podlage (izbirno)
Električni pogon; grablje za lomljenje loka zanihajo pod nastavljenim kotom okoli gredi, da zrahljajo material.

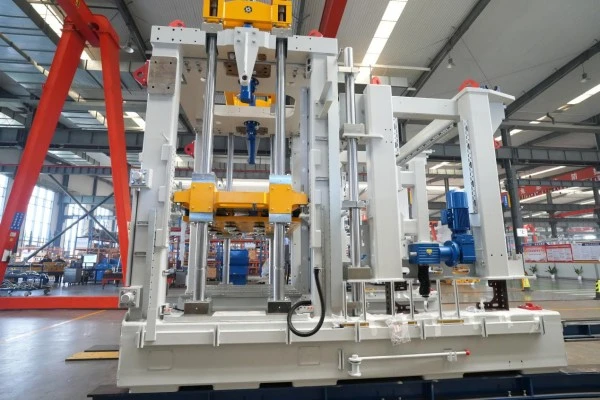

7 Modularni glavni okvir
Glavni stroj ZN1200-2S in mešalna enota obraza imata modularno strukturo okvirja s tehnologijo natančnega sestavljanja. Prekinja tradicionalne koncepte oblikovanja in obsežno uporablja visokokakovostne vijačne povezave za okvir, vibracijsko mizo, motorne nosilce in dovodni sistem. Ta zasnova zagotavlja izjemno nizko stopnjo vzdrževanja, enostavno prilagajanje različnim proizvodnim pogojem in znatno krajši čas zamenjave obrabljivih delov.

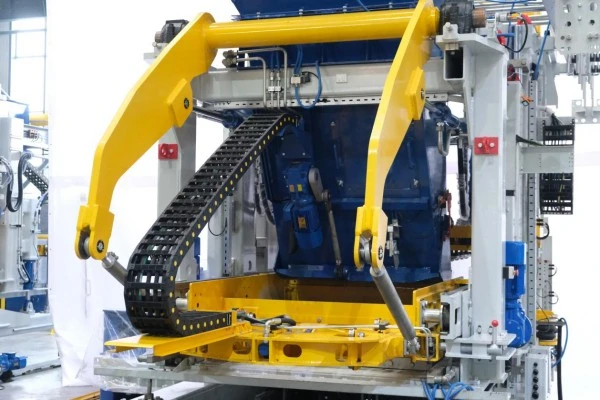

8 Hidravlično samodejno zaklepanje za enoto za mešanje obraza
Povezava med glavnim strojem in obrazno mešalno enoto ZN1200-2S je dosežena prek naprednega hidravličnega sistema samodejnega zaklepanja. Hidravlični cilindri poganjajo zaklepne komponente, da trdno pritrdijo mešalno enoto obraza na glavni stroj. Ko je treba mešalno enoto za obraz ločiti, sistem sprosti zaklep in motor z gonilom požene enoto za mešanje obraza, da se premakne po vodilih.

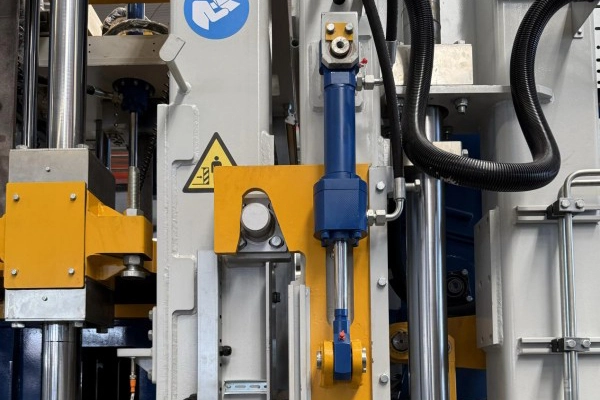

9 Pritisnite napravo za zaklepanje glave
Ta mehanski zaklepni mehanizem je sestavljen iz visoko trdnih zaklepnih blokov, klinaste stiskalne glave in dvojno delujočih hidravličnih cilindrov. Med odstranjevanjem iz kalupa cilindri poganjajo blokirne bloke, da radialno vpnejo stiskalno glavo in tvorijo mehansko zaporo. Kalup se nato sprosti pod stalnim pritiskom, s čimer se učinkovito odpravi elastični odboj in mikro premikanje – kar zagotavlja ostre robove opeke, gladke površine in močno izboljšano stopnjo kvalifikacije izdelka.

10Električna nastavitev dviga vijaka
Opremljen z visoko natančnim vijačnim dvigalom za samodejno prilagajanje višine—nudi visoko natančnost, enostavno upravljanje in izboljšano avtomatizacijo.

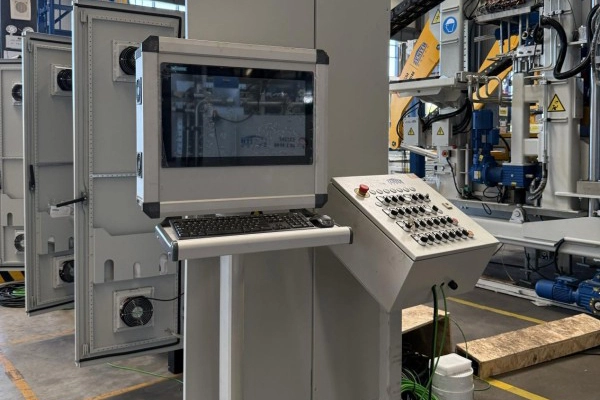

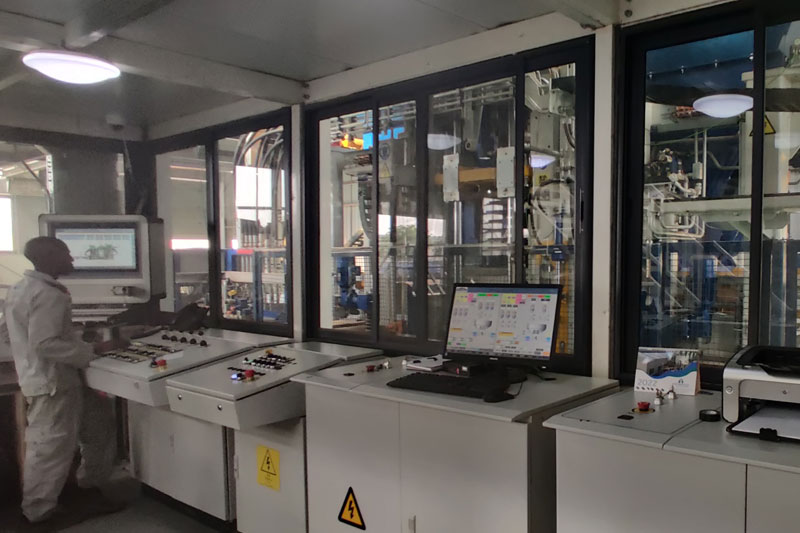

11Popolnoma integriran nadzorni sistem
Glavni stroj ZN1200-2S uporablja PLC serije Siemens S7-1500 (6ES7 515-2AM01-0AB0)—Siemensov vrhunski krmilnik z veliko kapaciteto pomnilnika, visoko hitrostjo obdelave in celovito funkcionalnostjo. HMI vizualizira vse signale krmilnega sistema za enostavno in intuitivno upravljanje.

12 Obsežna razširljivost
ZN1200-2S ponuja odlično razširljivost strojne in programske opreme. Opremljen je lahko z različnimi izbirnimi sistemi, kot so naprave za peno, sistemi za mešanje barv, enote za ekstrakcijo palet, sistemi za vlečenje jedra in prečne čistilne krtače, ki izpolnjujejo različne proizvodne zahteve strank.

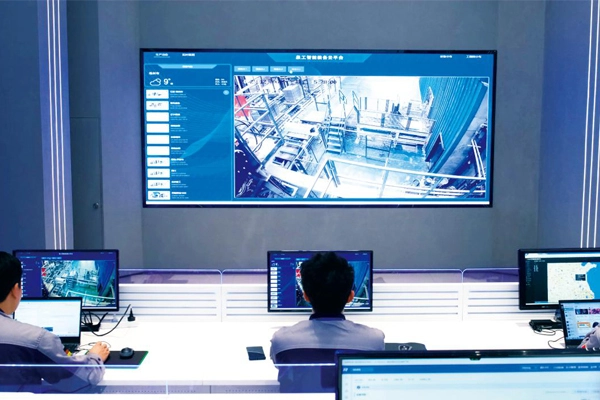

13 Quangong Intelligent Equipment Cloud Service Platform
»Platforma storitev v oblaku za inteligentno opremo«, ki jo je razvil Quangong Zenith, omogoča spletno spremljanje, nadgradnje na daljavo, napovedovanje in diagnozo napak, oceno stanja opreme in poročila o delovanju, kar zagotavlja celovite zmogljivosti pametnih storitev.
